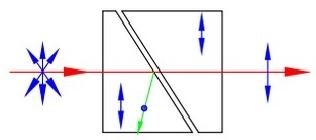

格蘭泰勒棱鏡 是一種把其他偏振態的光產生線偏振光的產品，它由兩個相同的雙折射材料棱鏡組成，它們之間由空氣隔開，格蘭泰勒棱鏡將進入的非偏振光束分成兩束光線，一束是從另一側透射的線偏振光線，另一束是完全內部反射和吸收的普通光線。
|
特征： 空氣隙 接近布魯斯特角度切割 高極化純度 緊湊型 適合中低功率應用 |
 |
貨號 :
GTP產品產地 :
FuZhou規格：
| 材料： | a-BBO、方解石、YVO4 |
| 波長范圍： | a-BBO：200-3500nm，方解石：350-2300nm，YVO4：500-5000nm |
| 消光比： | 方解石：<5x10-5；a-BBO：<5x10-6 ,釩酸釔:<5x10-6 |
| 平行度： | <1′ |
| 光潔度： | 20/10 |
| 光束偏差： | < 3′ |
| 波前畸變： | 1/4@632.8nm |
| 損傷閾值： | >200MW/CM2 |
| 鍍膜： | 單層MgF2保護膜 |
| 支架： | 黑色氧化鋁 |
1. a-BBO格蘭泰勒棱鏡
| 型號 | 波長范圍 | 消光比 | 視場角(°) | 通光孔徑 | 外徑 | 長度 |
| GTP5206 | 200-270 | <5x10-6 | >6.0 | 6.0 | 15.0 | 15.0 |
| GTP5208 | 8.0 | 25.4 | 17.0 | |||
| GTP5210 | 10.0 | 25.4 | 19.0 | |||
| GTP5215 | 15.0 | 30.0 | 23.0 | |||
| GTP5220 | 20.0 | 38.0 | 29.0 | |||
| GTP5306 | 300-700 | <5x10-6 | >6.0 | 6.0 | 15.0 | 15.0 |
| GTP5308 | 8.0 | 25.4 | 17.0 | |||
| GTP5310 | 10.0 | 25.4 | 19.0 | |||
| GTP5315 | 15.0 | 30.0 | 23.0 | |||
| GTP5320 | 20.0 | 38.0 | 29.0 | |||
| GTP5706 | 700-3000 | <5x10-6 | >6.0 | 6.0 | 15.0 | 15.0 |
| GTP5708 | 8.0 | 25.4 | 17.0 | |||
| GTP5710 | 10.0 | 25.4 | 19.0 | |||
| GTP5715 | 15.0 | 30.0 | 23.0 | |||
| GTP5720 | 20.0 | 38.0 | 29.0 |
2. 方解石格蘭泰勒棱鏡
| 型號 | 波長范圍 | 消光比 | 視場角(°) | 通光孔徑 | 外徑 | 長度 |
| GTP6006 | 350-2300 | <5x10-5 | >7.7 | 6.0 | 15.0 | 15.0 |
| GTP6008 | 8.0 | 25.4 | 17.0 | |||
| GTP6010 | 10.0 | 25.4 | 19.0 | |||
| GTP6015 | 15.0 | 30.0 | 23.0 | |||
| GTP6020 | 20.0 | 38.0 | 29.0 |
3. YVO4格蘭泰勒棱鏡
| 型號 | 波長范圍 | 消光比 | 視場角(°) | 通光孔徑 | 外徑 | 長度 |
| GTP9006 | 500-4000 | <5x10-6 | >6.5 | 6.0 | 15.0 | 12.0 |
| GTP9008 | 8.0 | 25.4 | 15.0 | |||
| GTP9010 | 10.0 | 25.4 | 17.0 | |||
| GTP9015 | 15.0 | 30.0 | 20.0 | |||
| GTP9020 | 20.0 | 38.0 | 25.0 |
格蘭泰勒棱鏡核心應用領域:
| 應用領域 | 具體功能 |
| 高功率激光系統和精密光學儀器 | 高消光比可分離偏振態，低波前畸變可保持光束質量，高損傷閾值可承受固態/光纖激光諧振器的高峰值功率。 |
| 激光加工與微納米制造 | 高偏振純度確保穩定的能量傳輸、均勻的聚焦點，從而使用窄線寬激光進行精確切割、焊接和表面處理。 |
| 光學計量和基于偏振的測試 | 低插入損耗和高平行度可實現精確的偏振態分析，支持應力雙折射測量和材料光學各向異性表征。 |
| 光譜分析與量子光學實驗 | 寬帶高透過率（UV-NIR），高消光比抑制雜散光，適用于光譜儀、量子糾纏光源等精密光學裝置。 |
